電感是衡量線圈產生電磁感應能力的物理量。給一個線圈通入電流，線圈周圍就會產生磁場，線圈就有磁通量通過。通入線圈的電源越大，磁場就越強，通過線圈的磁通量就越大。實驗證明，通過線圈的磁通量和通入的電流是成正比的，它們的比值叫做自感系數，也叫做電感。

電感器失效模式：電感量和其他性能的超差、開路、短路

模壓繞線片式電感失效機理：

1.磁芯在加工過程中產生的機械應力較大，未得到釋放

2.磁芯內有雜質或空洞磁芯材料本身不均勻，影響磁芯的磁場狀況，使磁芯的磁導率發生了偏差；

3.由于燒結后產生的燒結裂紋；

4.銅線與銅帶浸焊連接時，線圈部分濺到錫液，融化了漆包線的絕緣層，造成短路；

5.銅線纖細，在與銅帶連接時，造成假焊，開路失效

1、耐焊性

低頻片感經回流焊后感量上升 < 20％

由于回流焊的溫度超過了低頻片感材料的居里溫度，出現退磁現象。片感退磁后，片感材料的磁導率恢復到最大值，感量上升。一般要求的控制范圍是片感耐焊接熱后，感量上升幅度小于20%。

耐焊性可能造成的問題是有時小批量手工焊時，電路性能全部合格（此時片感未整體加熱，感量上升小）。但大批量貼片時，發現有部分電路性能下降。這可能是由于過回流焊后，片感感量會上升，影響了線路的性能。在對片感感量精度要求較嚴格的地方（如信號接收發射電路），應加大對片感耐焊性的關注。

檢測方法：先測量片感在常溫時的感量值，再將片感浸入熔化的焊錫罐里10秒鐘左右，取出。待片感徹底冷卻后，測量片感新的感量值。感量增大的百分比既為該片感的耐焊性大小

2、可焊性

電鍍簡介

當達到回流焊的溫度時，金屬銀（Ag）會跟金屬錫（Sn）反應形成共熔物，因此不能在片感的銀端頭上直接鍍錫。而是在銀端頭上先鍍鎳（2ｕm 左右） ，形成隔絕層，然后再鍍錫（4－8ｕm ）。

可焊性檢測

將待檢測的片感的端頭用酒精清洗干凈，將片感在熔化的焊錫罐中浸入4秒鐘左右，取出。如果片感端頭的焊錫覆蓋率達到90％以上，則可焊性合格。

可焊性不良

1）端頭氧化：當片感受高溫、潮濕、化學品、氧化性氣體（SO2、NO2等）的影響， 或保存時間過長，造成片感端頭上的金屬Sn氧化成SnO2，片感端頭變暗。由于SnO2不和Sn、 Ag、Cu等生成共熔物，導致片感可焊性下降。片感產品保質期：半年。如果片感端頭被污染，比如油性物質，溶劑等，也會造成可焊性下降

2）鍍鎳層太薄，吃銀：如果鍍鎳時，鎳層太薄不能起隔離作用?；亓骱笗r，片感端頭上的Sn和自身的Ag首先反應，而影響了片感端頭上的Sn和焊盤上的焊膏共熔，造成吃銀現象，片感的可焊性下降。

判斷方法：將片感浸入熔化的焊錫罐中幾秒鐘，取出。如發現端頭出現坑洼情況，甚至出現瓷體外露，則可判斷是出現吃銀現象的。

3、焊接不良

內應力

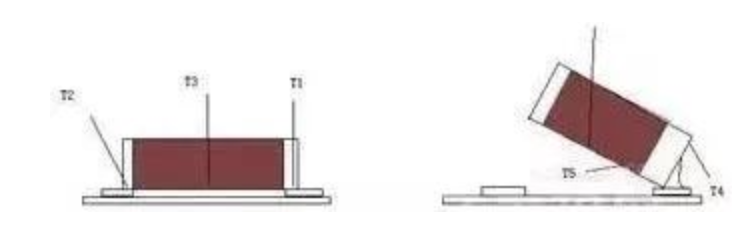

如果片感在制作過程中產生了較大的內部應力，且未采取措施消除應力，在回流焊過程中，貼好的片感會因為內應力的影響產生立片，俗稱立碑效應。

判斷片感是否存在較大的內應力，可采取一個較簡便的方法：

取幾百只的片感，放入一般的烤箱或低溫爐中，升溫至230℃左右，保溫，觀察爐內情況。如聽見噼噼叭叭的響聲，甚至有片子跳起來的聲音，說明產品有較大的內應力。

焊盤設計不當

a.焊盤兩端應對稱設計，避免大小不一，否則兩端的熔融時間和潤濕力會不同

b.焊合的長度在0.3mm以上（即片感的金屬端頭和焊盤的重合長度）

c.焊盤余地的長度盡量小，一般不超過0.5mm。

d.焊盤的本身寬度不宜太寬，其合理寬度和MLCI寬度相比，不宜超過0.25mm

貼片不良

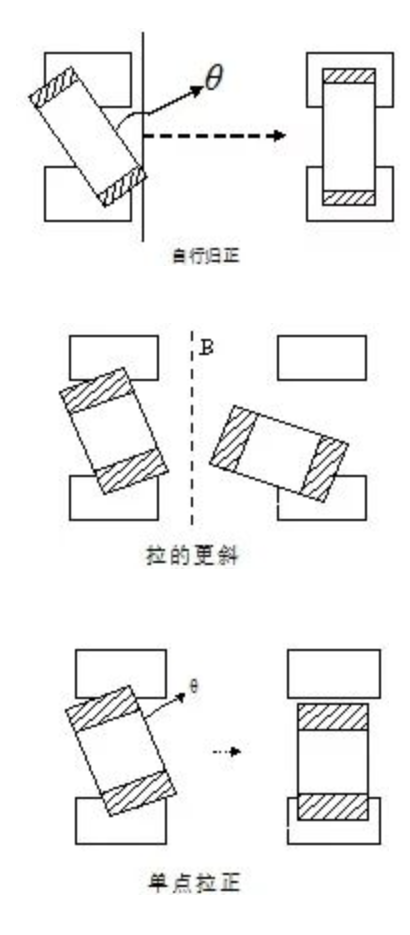

當貼片時，由于焊墊的不平或焊膏的滑動，造成片感偏移了θ角。由于焊墊熔融時產生的潤濕力，可能形成以上三種情況，其中自行歸正為主，但有時會出現拉的更斜，或者單點拉正的情況，片感被拉到一個焊盤上，甚至被拉起來，斜立或直立（立碑現象）。目前帶θ角偏移視覺檢測的貼片機可減少此類失效的發生。

焊接溫度

回流焊機的焊接溫度曲線須根據焊料的要求設定，應該盡量保證片感兩端的焊料同時熔融，以避免兩端產生潤濕力的時間不同，導致片感在焊接過程中出現移位。如出現焊接不良，可先確認一下，回流焊機溫度是否出現異常，或者焊料有所變更。

電感在急冷、急熱或局部加熱的情況下易破損，因此焊接時應特別注意焊接溫度的控制，同時盡可能縮短焊接接觸時間。

回流焊推薦溫度曲線

手工焊推薦溫度曲線

4、上機開路

虛焊、焊接接觸不良

從線路板上取下片感測試，片感性能是否正常

電流燒穿

如選取的片感，磁珠的額定電流較小，或電路中存在大的沖擊電流會造成電流燒穿，片感或磁珠 失效，導致電路開路。 從線路板上取下片感測試，片感失效，有時有燒壞的痕跡。如果出現電流燒穿，失效的產品數量會較多，同批次中失效產品一般達到百分級以上。

焊接開路

回流焊時急冷急熱，使片感內部產生應力，導致有極少部分的內部存在開路隱患的片感的缺陷變大，造成片感開路。從線路板上取下片感測試，片感失效。如果出現焊接開路，失效的產品數量一般較少，同批次中失效產品一般小于千分級。

5、磁體破損

磁體強度

片感燒結不好或其它原因，造成瓷體強度不夠，脆性大，在貼片時，或產品受外力沖擊造成瓷體破損

附著力

如果片感端頭銀層的附著力差，回流焊時，片感急冷急熱，熱脹冷縮產生應力，以及瓷體受外力沖擊，均有可能會造成片感端頭和瓷體分離、脫落；或者焊盤太大，回流焊時，焊膏熔融和端頭反應時產生的潤濕力大于端頭附著力，造成端頭破壞。

片感過燒或生燒，或者制造過程中，內部產生微裂紋?；亓骱笗r急冷急熱，使片感內部產生應力，出現晶裂，或微裂紋擴大，造成瓷體破損。
